我們都知道，edi模塊的工作原理主要是利用樹脂和電極板配合達到去除水中離子的目的，但是很多客戶都不清楚edi模塊內部結構的具體情況，對此表示十分感興趣，那么下面我們就為大家展示一下edi模塊內部結構圖，并為大家做相關講解。

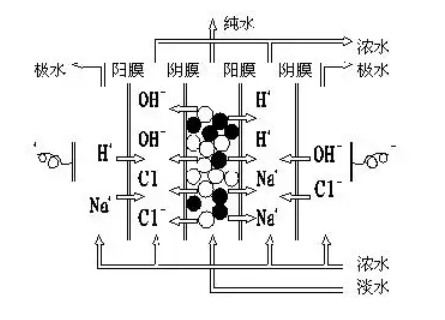

edi模塊內部結構圖
edi模塊具有幾個夾在兩個電極（DC）之間的雙腔，這兩個電極是堆疊的板框結構。雙腔室包含一個淡水室（標為D）和一個濃水室（標為C），兩個腔是一對陰離子膜和陽離子膜（陰離子取向膜或陽離子取向膜）它們也被膜分開），并且在陰陽膜之間填充了陰陽樹脂的混合層以形成腔室D.陰陽膜和陽離子膜分別連接到另一個室D的陽、陰道構成房間C。
淡水室：離子交換樹脂填充在陰離子交換膜和陽離子交換膜之間，以形成淡水單元。
濃縮室：在相鄰的淡水單元的陰離子和陽離子交換膜之間添加樹脂，以形成濃縮室。
極性水室：在電極板和相鄰的離子交換腰之間添加樹脂，以形成極性水室。一種部件具有正極和負極極性水室。
絕緣板和壓力板。
電源和水的連接。
edi模塊工作原理
離子交換膜技術和離子電遷移技術相結合的純水制造技術。它巧妙的將電滲析和離子交換技術相結合，利用兩端電極高壓使水中帶電離子移動，并配合離子交換樹脂及選擇性樹脂膜以加速離子移動去除。在edi除鹽過程中，離子在電場作用下通過離子交換膜被清除。同時，水分子在電場作用下產生氫離子和氫氧根離子，這些離子對離子交換樹脂進行連續再生，以使離子交換樹脂保持最佳狀態。
